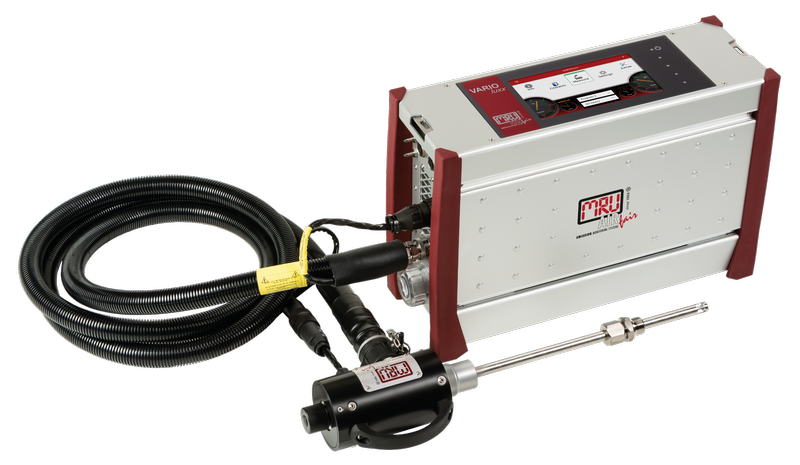

MRU VARIO PLUS – INDUSTRIAL

Κατασκευαστής: MRU GmbH – Fuchshalde 8, D-74172 Neckarsulm – Γερμανία

Τύπος: VARIO PLUS INDUSTRIAL FLUE GAS ANALYSER
Τεχνική περιγραφή

Φορητός στιβαρός αναλυτής καυσαερίων υπερσύγχρονης τεχνολογίας, κατάλληλος για τη μέτρηση των O2, CO, CO2, NO, SO2, NO2, HC, H2S, H2, θερμοκρασίας περιβάλλοντος, θερμοκρασίας καυσαερίων, ελκυσμού, διαφορικής πίεσης και υπολογισμού για απώλειες καυσαερίων, απόδοσης καύσης, στοιχειομετρικού συντελεστή (περίσσεια) λ. Δυνατότητα ταυτόχρονης μέτρησης έως και 9 αέριων ρυπαντών (6 με ηλεκτροχημικά αισθητήρια και 3 NDIR). Κατάλληλος για περιοδικές αλλά και αρκετά μακρόχρονες μετρήσεις (αρκετές ώρες συνεχούς μέτρησης).

Διαθέτει φίλτρα σωματιδίων, ηλεκτρικό ψύκτη δείγματος peltier cooler και υδατοπαγίδες, αντλίες δείγματος και συμπυκνωμάτων, πρόγραμμα αυτοδιαγνωστικών, μεγάλη ευανάγνωστη οθόνη (graphic display με δυνατότητα γραφικών), ενσωματωμένο θερμικό εκτυπωτή 80 mm, σύστημα by-pass και δεύτερη αντλία καθαρισμού (flush) για την προστασία του αισθητήρα CO, αυτόματη εκκένωση συμπυκνωμάτων, αυτόματο σύστημα καθαρισμού (flush) μετά το τέλος των μετρήσεων, ενσωματωμένο datalogger (για χειροκίνητη ή χρονοπρογραμματισμένη αποθήκευση) και μνήμη περίπου 3.000 μετρήσεων, σειριακό interface RS 232 για σύνδεση με PC, λογι¬σμικό για μεταφορά των μετρήσεων, στιβαρή τσάντα μεταφοράς.

Τεχνικά χαρακτηριστικά

Μετρούμενες Παράμετροι

Ηλεκτροχημικά αισθητήρια

O2 (long life sensor)*: 0 – 21,0 %
CO (H2 compensated)*: 0 – 4.000 ppm (μέγιστο έως 10.000 ppm)
CO (H2 compensated)*: 0 – 4,00% (μέγιστο έως 10,00%)
NO: 0 – 1.000 ppm (μέγιστο έως 5.000 ppm)
NO2: 0 – 200 ppm (μέγιστο έως 1.000 ppm)
SO2: 0 – 2.000 ppm (μέγιστο έως 5.000 ppm)
H2S: 0 – 50 ppm (μέγιστο έως 500 ppm)
H2: 0 – 1,00% (μέγιστο έως 2,00%)
* Σημείωση: Τα αισθητήρια των Ο2 και CO περιλαμβάνονται στη βασική σύνθεση ενώ τα υπόλοιπα είναι προαιρετικά. Μπορούν να εγκατασταθούν στον αναλυτή έως 6 ηλεκτροχημικά αισθητήρια

Modules NDIR Αισθητηρίων

CO: 0 – 3 % (μέγιστο έως 10 %)

CO2: 0 – 3 % (μέγιστο έως 30 %)
HC ως CH4: 0 – 1% (μέγιστο έως 3 %) (βαθμονόμηση CH4)

CO: 0 – 3 % (μέγιστο έως 10 %)

CO2: 0 – 3 % (μέγιστο έως 30 %)
HC ως C3H8: 0 – 5000 ppm (βαθμονόμηση C3H8)

CO: 0 – 30.000 ppm

CO2: 0 – 3 % (μέγιστο έως 30 %)
HC ως CH4: 0 – 10.000 ppm (min range) (βαθμονόμηση CH4)

Σημείωση: Μόνο ένα εκ των παραπάνω NDIR modules μπορεί να εγκατασταθεί στον αναλυτή

Αλλες μετρούμενες παράμετροι

Θερμοκρασίες Περιβάλλοντος: 0 – 100 °C
Θερμοκρασίες Καυσαερίων: 0 – 650 °C standard

0 – 1100 °C (προαιρετικά με ειδικούς λήπτες)
0 – 1.700 °C (προαιρετικά με ειδικούς λήπτες)

Ελκυσμός / Διαφορική Πίεση: ± 100 hPa, άλλες μονάδες επιλέξιμες
Υπολογιζόμενες Παράμετροι

Απόδοση καύσης [%]
Απώλειες [%]
Περίσεια αέρα (συντ. λ)
Σημείο Δρόσου [°C]
CO [ppm], [mg / ref%O2], [mg/m³], [mg/kWh], [mg/MJ]
CO2 [%]
ΝΟ [mg / ref%O2], [mg/m³], [mg/kWh], [mg/MJ]
ΝOx [mg / ref%O2], [mgNO2/m³],[mg/kWh], [mg/MJ]
SO2 [ppm], [mg / ref%O2], [mg/m³]
CO/CO2 αναλογία
Σημείωση: Το CO2 στη βασική σύνθεση δίνεται ως υπολογιζόμενη παράμετρος. Για να μετράται άμεσα θα πρέπει να είναι εγκατεστημένο στον αναλυτή ένα των NDIR modules

Εργοστασιακά προγραμματισμένα καύσιμα: 12 (προπάνιο, βουτάνιο, τρία είδη φυσικού αερίου, υγραέριο, πετρέλαιο, μαζούτ, αέριο πόλης, αέριο εξαερίωσης άνθρακα, ξύλο, άνθρα¬κας, brown coal/λιγνίτης).
Ελεύθερα από τον χρήστη πρoγραμ/να καύσιμα: 3
Συγκεντρώσεις αναφοράς Ο2: 3% – 6% – 15%, άλλες ελεύθερα επιλεγόμενες από τον χρήστη
Μνήμες με ημ/νία και ώρα: 1.000 (x 8 παράμετροι) standard
Διαστάσεις standard δειγματολήπτη: Διαμ. 10 mm, Μήκος 750 mm, από ανοξείδωτο χάλυβα (οποιοδήποτε άλλο μήκος δυνατό έως 2000 mm κατόπιν παραγγελίας, επίσης διαθέσιμοι λήπτες Inconel υψηλών θερμοκρασιών)
Μήκος standard γραμμής δειγματοληψίας: 2,7 μέτρα
Οθόνη: Graphic display 122mm x 66mm, 8 γραμμών x 30 χαρακτήρων, ταυτόχρονη ένδειξη 8 μετρούμενων παραμέτρων και βοηθητικών/διαγνωστικών μηνυμάτων
Διαστάσεις: 438 x 290 x 152 mm
Βάρος πλήρους συστήματος, με βαλιτσάκι,
δειγματολήπτη, γραμμή: 9 kg
Βάρος αναλυτή μόνον: 7 kg
Θερμοκρασία λειτουργίας: +5 έως +45 °C
Θερμοκρασία αποθήκευσης: -20 έως +50 °C
Ηλεκτρική παροχή: 240 VAC
Μπαταρία: Μολύβδου 12V, 9Ah, επαναφορτιζόμενη

Τα τεχνικά χαρακτηριστικά ενδέχεται να αλλαχθούν από τον κατασκευαστή χωρίς προειδοποίηση.
