GLOBAL WATER WE800+

Κατασκευαστής: Global Water, 11390 Amalgam Way, Gold River, CA 95670, ΗΠΑ

Τύπος: WE800+

Τεχνική περιγραφή

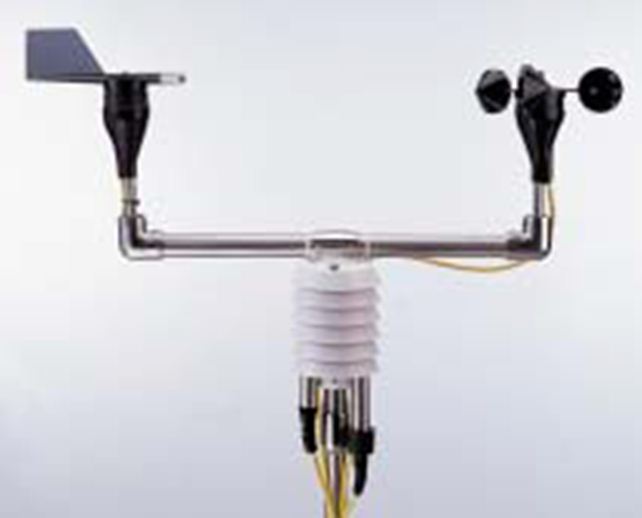

Το set WE800+ αποτελείται από:

  • 1 αισθητήριο ταχύτητας ανέμου WE550
  • 1 αισθητήριο διεύθυνσης ανέμου WE570
  • 1 αισθητήριο υγρασίας περιβάλλοντος WE600
  • 1 αισθητήριο θερμοκρασίας περιβάλλοντος WE700
  • 1 κάλυμμα ηλιακής προστασίας αισθητηρίων θερμοκρασίας και υγρασίας περιβάλλοντος WE770
  • 1 DataLogger 7 αναλογικών και 2 ψηφιακών (pulse) εισόδων GL500-7-2, σε στεγανό Environmental Enclosure παντός καιρού GL550

Και επιπλέον με τα εξής αισθητήρια:

  • 1 αισθητήριο βαρομετρικής πίεσης WE100
  • 1 αισθητήριο ηλιακής ακτινοβολίας WE300
  • 1 αισθητήριο βροχόπτωσης RG600
  • Διάταξη μέτρησης εξάτμισης νερού με ανοξείδωτη δεξαμενή EP180 με αισθητήριο στάθμης WL400-003
  • 1 αισθητήριο υγρασίας εδάφους AT210

Στον ανωτέρω DataLogger GL500-7-2 μπορούν να συνδεθούν έως 7 οποιαδήποτε αναλογικά αισθητήρια με έξοδο 4 – 20 mA και έως 2 οποιαδήποτε αισθητήρια ψηφιακών εξόδων (pulse). Περιλαμβάνεται στεγανό περίβλημα για λειτουργία σε εξωτερικούς χώρους (Environmental Enclosure) υπό οιεσδήποτε συνθήκες.

Τα αισθητήρια παραδίδονται με καλώδιο μήκους 7,5 μέτρων (επιπλέον μήκη διαθέσιμα επίσης) και βραχίονα στήριξης (WE820 Y frame) σε ιστό (ο ιστός προσφέρεται προαιρετικά). Πλήρη φυλλάδια οδηγιών στα Αγγλικά. Για την λειτουργία των αισθητηρίων είναι απαραίτητη η τροφοδοσία 24VDC (τροφοδοσία από τον DataLogger).

Τεχνικά χαρακτηριστικά

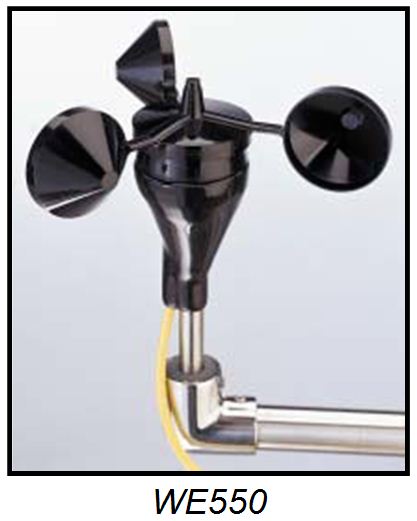

Ανεμόμετρο ταχύτητας WE550

  • Τύπος αισθητηρίου: 3 κυπέλων
  • Κλίμακα μέτρησης: 0 – 50 m/s
  • Διακριτότητα: 0,1 m/s
  • Κατώφλι μέτρησης: <0,5 m/s
  • Ακρίβεια μέτρησης: <0,1 m/s
  • Τροφοδοσία: 10 – 36 VDC
  • Έξοδος σήματος: 4 – 20 mA
  • Θερμοκρασία λειτουργίας: – 40 έως + 55 οC
  • Βάρος αισθητηρίου: ~370 gr

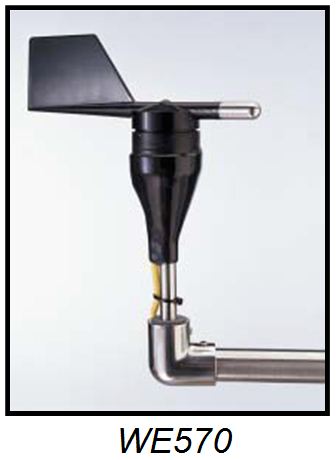

Ανεμόμετρο διεύθυνσης WE570

  • Τύπος αισθητηρίου: ποτενσιομετρικός
  • Κλίμακα μέτρησης: 0 – 360ο
  • Κατώφλι μέτρησης: <0,5 m/s
  • Ακρίβεια μέτρησης: <1% FS
  • Τροφοδοσία: 10 – 36 VDC
  • Έξοδος σήματος: 4 – 20 mA
  • Θερμοκρασία λειτουργίας: – 40 έως + 55 οC
  • Βάρος αισθητηρίου: ~370 gr

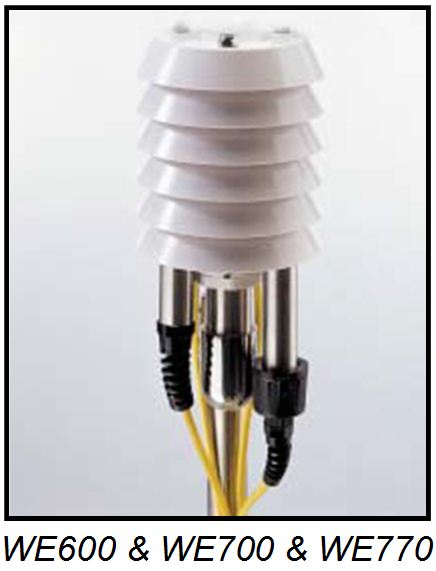

Αισθητήριο σχετικής υγρασίας WE600

  • Τύπος αισθητηρίου: Capacitance
  • Κλίμακα μέτρησης: 0 – 100% RH
  • Ακρίβεια μέτρησης: ± 2% RH
  • Τροφοδοσία: 10 – 36 VDC
  • Έξοδος σήματος: 4 – 20 mA
  • Θερμοκρασία λειτουργίας: – 40 έως + 55 οC
  • Βάρος αισθητηρίου: ~190 gr

Αισθητήριο θερμοκρασίας WE700

  • Τύπος αισθητηρίου: RTD Pt 100
  • Κλίμακα μέτρησης: – 50 έως + 50 oC
  • Ακρίβεια μέτρησης: ± 0,1 οC
  • Τροφοδοσία: 10 – 36 VDC
  • Έξοδος σήματος: 4 – 20 mA
  • Θερμοκρασία λειτουργίας: – 50 έως + 100 οC
  • Βάρος αισθητηρίου: ~190 gr

DataLogger 7 αναλογικών και 2 ψηφιακών (pulse) εισόδων GL500-7-2
7 αναλογικών και 2 ψηφιακών (pulse) εισόδων, με τροφοδοτικό 230 VAC, κοινή, επαναφορτιζόμενη μπαταρία μολύβδου κλειστού τύπου (gel cell) 2ΑΗ/12VDC για την λειτουργία του σταθμού και back-up μπαταρία μνήμης από λίθιο, ανάλυση 16 Bit, μνήμη 40.000 θέσεων για κάθε κανάλι μέτρησης (2 μήνες αποθήκευσης 2λεπτων τιμών), σειριακή έξοδος RS 232 9.600-115.200 Baud, USB Θύρα, δυνατότητα σύνδεσης και με επιπλέον αισθητήρια (π.χ. ηλιακής ακτινοβολίας, υγρασίας εδάφους, άλλα μη μετεωρολογικά) με έξοδο 4 – 20 mA. Περιλαμβάνεται λογισμικό ρύθμισης και downloading σε PC. Προστασία ΙΡ65. Αυτόνομη λειτουργία με την μπαταρία για >2 μήνες. Συνοδεύεται από στεγανό environmental enclosure παντός καιρού GL550.

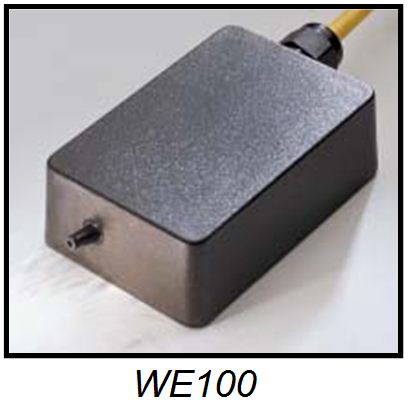

Αισθητήριο βαρομετρικής πίεσης WE100

  • Κλίμακα μέτρησης: 800 έως 1100 mbar
  • Ακρίβεια μέτρησης: ± 0,1%
  • Τροφοδοσία: 10 – 36 VDC
  • Έξοδος σήματος: 4 – 20 mA
  • Θερμοκρασία λειτουργίας: – 40 έως + 50 οC
  • Βάρος αισθητηρίου: ~50 gr

Αισθητήριο ηλιακής ακτινοβολίας WE300

  • Τύπος αισθητηρίου: Photovoltaic detector
  • Κλίμακα μέτρησης: 0 έως 1.500 W/m2
  • Ακρίβεια μέτρησης: ± 0,1%
  • Τροφοδοσία: 10 – 36 VDC
  • Έξοδος σήματος: 4 – 20 mA
  • Θερμοκρασία λειτουργίας: – 40 έως + 55 οC
  • Βάρος αισθητηρίου: ~100 gr

Αισθητήριο βροχόπτωσης RG600

  • Κέλυφος: Αλουμίνιο
  • Μηχανισμός: tipping bucket, ανατρεπόμενος κάδος
  • Ανάλυση: 0,1 mm
  • Χωρητικότητα: απεριόριστη
  • Ακρίβεια μέτρησης: ± 0,1%
  • Τροφοδοσία: 10 – 36 VDC
  • Έξοδος σήματος: reed contact
  • Μεγ. Τάση επαφής: 2A @ 28VDC 0,25A @ 115VAC
  • Βάρος: ~3 kg

Διάταξη μέτρησης εξάτμισης νερού με ανοξείδωτη δεξαμενή EP180 με αισθητήριο στάθμης WL400-003
Δεξαμενή διαμέτρου ~1 m από ανοξείδωτο χάλυβα. Στη δεξαμενή προσαρμόζεται το παρακάτω αισθητήριο στάθμης για τον υπολογισμό της εξάτμισης νερού.

Αισθητήριο στάθμης WL400-003

  • Τύπος αισθητηρίου: Wet/Wet transducer
  • Υλικά κατασκευής: SS, σιλικόνη, εποξεική κάλυψη
  • Κλίμακες μέτρησης (βάθους): 0 – 1 m (0 – 3 ‘’)    WL400-003
  • Ακρίβεια: ±0,1% FS για σταθερή θερμοκρασία / 0,2% μεταξύ 1 έως 21 οC
  • Τροφοδοσία: 10 – 36 VDC
  • Έξοδος: 4 – 20 mA
  • Θερμοκρασία λειτουργίας: – 40 έως + 85 οC
  • Βάρος: ~190 gr

Αισθητήριο υγρασίας εδάφους AT210

  • Περιοχή μέτρησης: 0 – 100% saturation
  • Ακρίβεια: τυπική 3%
  • Τροφοδοσία: 12 VDC @ 40 mA
  • Έξοδος: 4 – 20 mA
  • Θερμοκρασία λειτουργίας: 0 – 60 oC    AT210
  • Διαστάσεις αισθητηρίου: Φ19 mm x 685 mm μήκος, ενεργό μήκος περίπου 45 cm για μεγαλύτερη αντιπροσωπευτικότητα στο δείγμα

Προαιρετικά προσφερόμενος εξοπλισμός:

  • Σύστημα στήριξης με μικρό ανοξείδωτο ιστό και τρίποδο WE830, ύψους περίπου 2 μ.
  • Ηλιακό πάνελ SP102 (350 mA) για συνεχή λειτουργία με ηλιακή ενέργεια
  • GL500-Mod σύστημα μετάδοσης δεδομένων με Modem

Μπορείτε να προβείτε «στη δική σας» σύνθεση εξοπλισμού και είμαστε στη διάθεσή σας για κάθε περαιτέρω πληροφορία.

Τα τεχνικά χαρακτηριστικά ενδέχεται να αλλαχθούν από τον κατασκευαστή χωρίς προειδοποίηση.
